ระบบการซ้อนและการเรียกคืนสำหรับงานหนักสำหรับคลังสินค้าแบบวงกลม

รายละเอียดสินค้า

ระบบการซ้อนและการเรียกคืนสำหรับงานหนักสำหรับคลังสินค้าแบบวงกลม

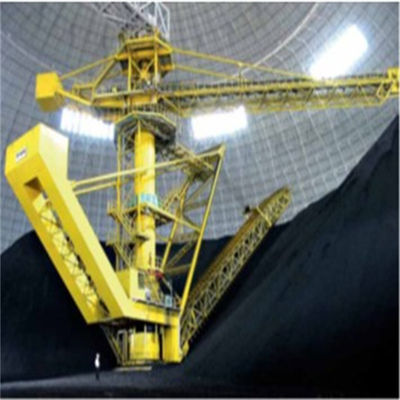

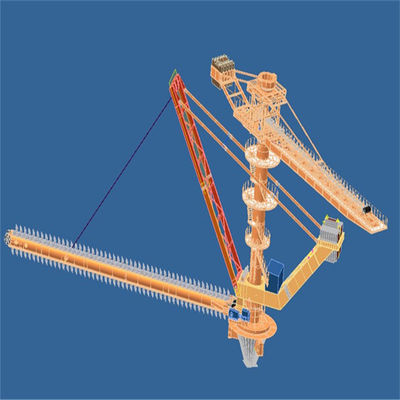

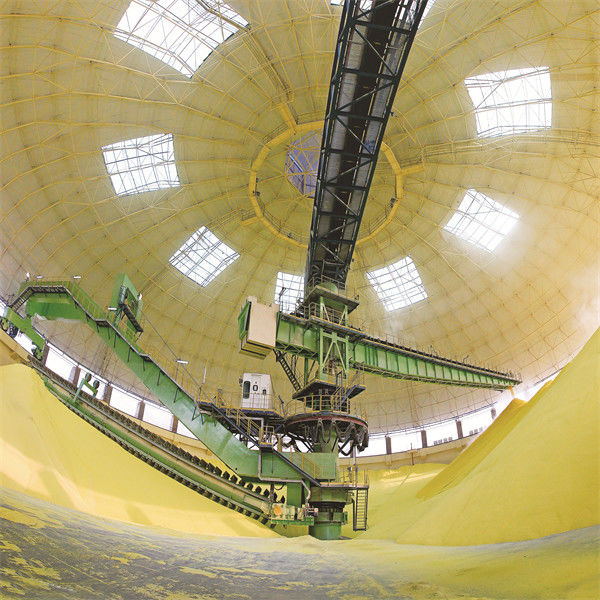

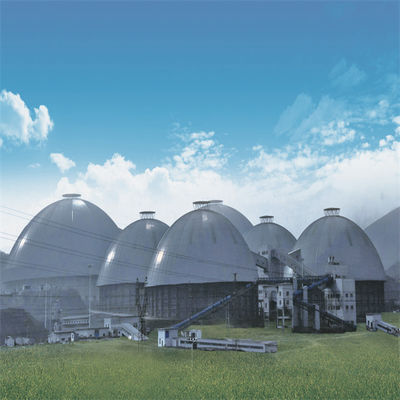

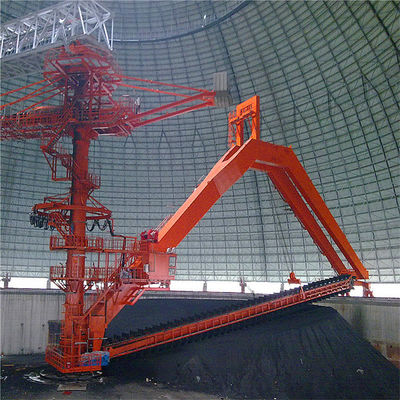

ส่วนใหญ่ใช้ในวัสดุก่อสร้าง ถ่านหิน โลหะ พลังงานไฟฟ้า พอร์ต และอุตสาหกรรมอื่น ๆ มีดโกนขูดโครงสำหรับตั้งสิ่งของแบบวงกลมและรีเคลม และส่วนใหญ่จะใช้เพื่อกองหินปูนหรือถ่านหินและวัสดุจำนวนมากคานยื่นของรถยกซ้อนมีสายพานลำเลียงซึ่งผ่านหลังคากริดโครงสร้างเหล็กของคลังเก็บสินค้าทรงกลมจากสายพานลำเลียงบนขาหยั่ง และวัสดุป้อนเข้าทำให้การซ้อนรูปกรวยวงแหวนผ่านสายพานลำเลียงบนคานเท้าแขนของ รถ stacker;ผู้เรียกคืนจะเสร็จสิ้นงานการเรียกคืนด้วยกระบวนการเชื่อมโยงสามขั้นตอน: ระบบการเดินทาง ระบบ luffing และระบบมีดโกนเครื่องขูดดึงวัสดุกลับเข้าไปในกรวยกรวยใต้คอลัมน์กลางตามแนวลาดของกองและส่งออกวัสดุผ่านเครื่องป้อนแบบสั่นและสายพานลำเลียงใต้ดิน

คุณสมบัติ

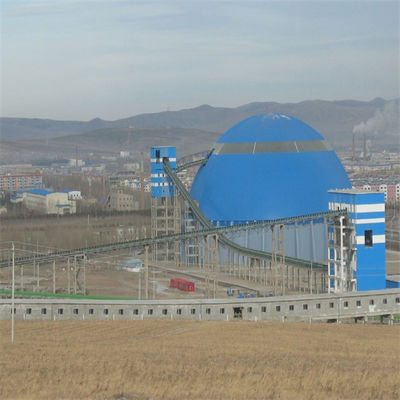

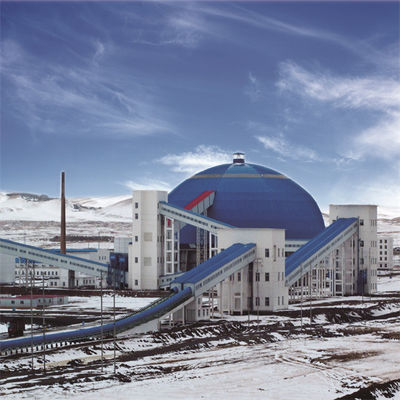

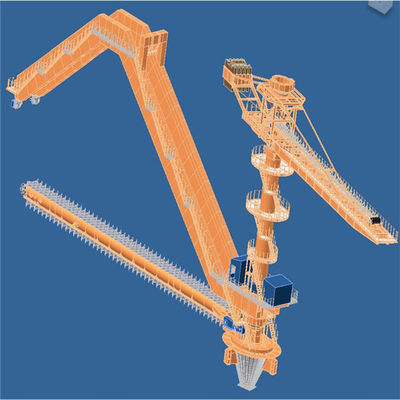

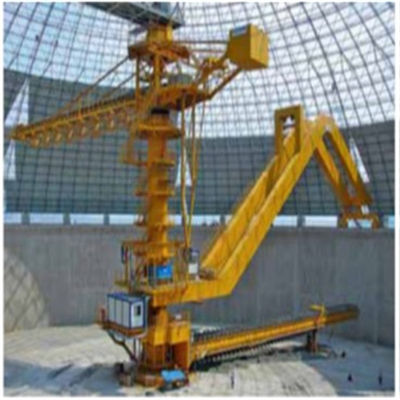

ส่วนประกอบหลักของรถยกซ้อนทรงกลมและรีเคลม

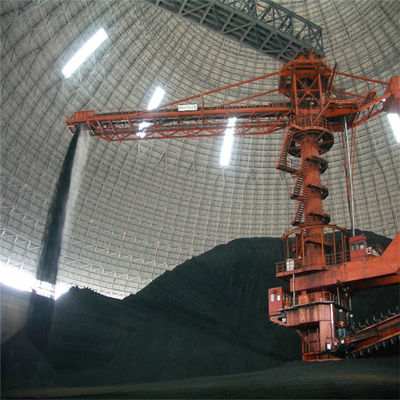

1. โครงสร้างเหล็กซ้อน, สายพานลำเลียงแบบเท้าแขน

รถยกซ้อนแบบคานยื่นจะใช้เสาตรงกลางเป็นศูนย์กลาง ปลายด้านหนึ่งเป็นสายพานลำเลียงที่มีโครงสร้างเหล็กแบบคานยื่น และปลายอีกด้านเป็นกล่องถ่วงน้ำหนักส่วนแกว่งซ้อนตรงกลางเชื่อมต่อกับเสากลางด้วยตลับลูกปืนแกว่ง และตัวเรียงซ้อนสามารถหมุนได้โดยการประกบปีกนกบนตัวขับแกว่งกับเฟืองที่เสากลางวัสดุที่เข้าสู่ลานเก็บสินค้าทรงกลมจะขนถ่ายที่หัวสายพานลำเลียงแบบคานยื่นออกมาและนำไปวางซ้อนกันโดยตรงที่ลานเก็บสัมภาระรถ stacker หมุนเป็นมุมหนึ่งสำหรับการซ้อนแบบลาดเอียง จนกระทั่งกองซ้อนกันเป็นวงแหวน

โครงสร้างหลักของรถ stacker cantilever มีสองประเภทคือ cantilever fixed type และ cantilever luffing type

เปรียบเทียบรถยกสองประเภท:

2. เสาหลักและกลไกการแกว่งของตัวเรียงซ้อนแบบวงกลมและรีเคลม

เสาหลักของรถยกซ้อนท้ายตั้งอยู่ตรงกลางลานคลังสินค้าทรงกลมเป็นส่วนประกอบที่สำคัญของรถยกซ้อนแบบรีเคลมไม่เพียงแต่รับน้ำหนักของส่วนประกอบหลักและฐานรองอินพุตเท่านั้น แต่ยังเป็นศูนย์กลางการติดตั้งของส่วนประกอบอีกด้วยดังนั้นข้อกำหนดในกระบวนการผลิตและการติดตั้งจึงสูงมากทำจากเหล็กแผ่นรีดเป็นทรงกระบอกและเชื่อมและประกอบเข้าด้วยกันรุ่นอรรถประโยชน์มีโครงสร้างเหล็กวางซ้อนกัน ตลับลูกปืนกลิ้งสำหรับชิ้นส่วนโรตารี่ซ้อน และสายลากที่เชื่อมต่อส่วนประกอบอุปกรณ์ต่างๆ


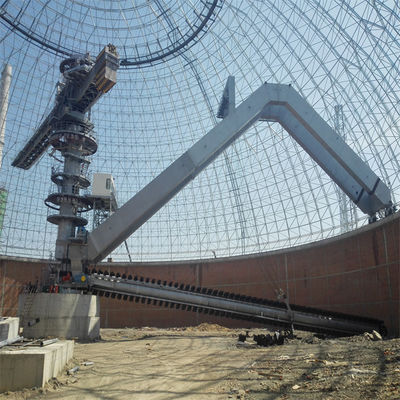

3. Gantry stacker

การเรียกคืนมีดโกนโครงสำหรับตั้งสิ่งของส่วนใหญ่ประกอบด้วยโครงสำหรับตั้งสิ่งของ, กลไกการเดินทาง, กลไกการเรียกคืน luffing และตัวขูดรีเคลมโครงสำหรับตั้งสิ่งของเป็นองค์ประกอบหลักของการหมุน การกรอ และการรองรับน้ำหนักของเครื่องขูดรีเคลมตัวดึงข้อมูลมีดโกนตั้งอยู่ใต้โครงสำหรับตั้งสิ่งของกลไก luffing ใช้เครื่องกว้านแบบกล และปลายด้านหนึ่งของโครงสำหรับตั้งสิ่งของเชื่อมต่อกับคอลัมน์กลางด้วยแบริ่งลูกกลิ้ง ปลายอีกด้านรองรับบนรางกลมที่ส่วนบนของกำแพงกันดินในคลังสินค้า และการหมุนของ รีเคลมถูกขับเคลื่อนด้วยล้อเดินทางบนเส้นทางวงกลมโครงสำหรับตั้งสิ่งของมีโครงสร้างที่แข็งแรง และน้ำหนักของโครงสำหรับตั้งสิ่งของส่วนใหญ่เกิดจากกำแพงกันดิน ซึ่งปรับปรุงสถานะความเค้นของเสากลางได้อย่างมากและทำให้การทำงานมีความน่าเชื่อถือมากขึ้น


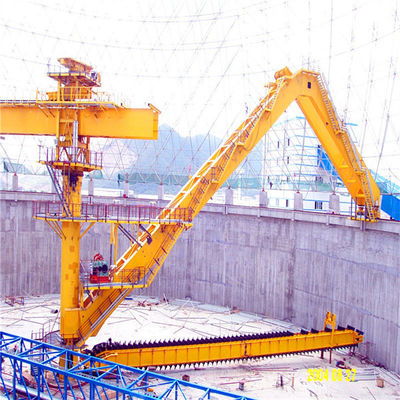

4. กลไกการเคลม luffing:
กลไกการดักจับประกอบด้วยอุปกรณ์ขับเคลื่อน การประกอบดรัม เชือกลวดเหล็กคู่ และระบบตรวจจับและควบคุมการขว้างด้วยไฟฟ้าการดำเนินการ luffing ของเครื่องขูดรีเคลมเสร็จสิ้นโดยใช้กลไกการขว้าง เพื่อให้บรรลุวัตถุประสงค์ของการรีเคลมแบบหลายชั้น
กลไก luffing ใช้ลวดสลิงเหล็กคู่แบบม้วนเดียว และกลไกการทรงตัวถูกนำมาใช้ที่จุดตัดของเชือกลวดเหล็กสองเส้นเพื่อให้แน่ใจว่าความเค้นของเชือกลวดเหล็กด้านซ้ายและขวามีความสมดุลและการทำงานจะปลอดภัยยิ่งขึ้น
อุปกรณ์ขับเคลื่อนของกลไก luffing ขับเคลื่อนด้วยกลไกโดยการแปลงความถี่และการควบคุมความเร็ว เพื่อควบคุมความแปรผันของแอมพลิจูดได้อย่างแม่นยำ เพื่อควบคุมการเปลี่ยนแปลงของปริมาณการเรียกคืนเพื่อให้มั่นใจในความปลอดภัยและการวางตำแหน่งกลไกการขว้างที่แม่นยำและเชื่อถือได้ อุปกรณ์ขับเคลื่อนจึงใช้ระบบเบรกคู่

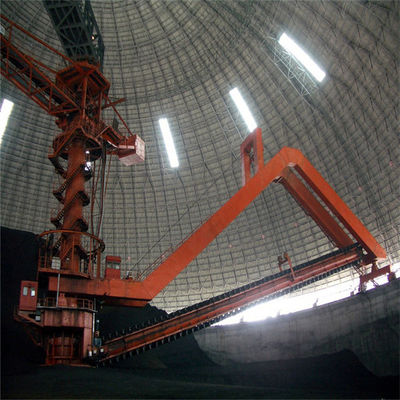

5. เครื่องขูดรีเคลม

(1) เครื่องขูดเกลียวใช้เฟืองเพื่อขับเคลื่อนโซ่แบบลูกกลิ้ง จากนั้นโซ่แบบลูกกลิ้งจะขับเคลื่อนเครื่องขูดเพื่อเรียกคืนวิธีนี้มีแรงฉุดลากมาก ความต้านทานเชิงเส้นน้อย และความทนทานเป็นการเรียกคืนวิธีการรวมการเรียกคืนและการขนส่ง
(2) มีดโกนได้รับการแก้ไขบนกลไกโซ่คู่ และเฟืองถูกขับเคลื่อนด้วยมอเตอร์ที่ด้านหลังสำหรับการเคลื่อนที่แบบวงกลมมีดโกนขูดวัสดุที่ส่วนล่างของตัวเรียงซ้อนเข้าไปในกรวยกรวยที่ส่วนล่างของเสาขนาดคิงไซส์


6. ระบบไฮดรอลิก

ระบบไฮดรอลิกของ stacker reclaimer ส่วนใหญ่ประกอบด้วย stacker luffing ระบบไฮดรอลิกส์ ระบบไฮดรอลิกปรับความตึงโซ่มีดโกน และระบบไฮดรอลิกปรับแรงตึงด้วยมือของสายพานลำเลียง
ระบบไฮดรอลิกควบคุม luffing ประกอบด้วยชุดมอเตอร์ปั๊มหลัก ชุดวาล์วควบคุม ถังน้ำมัน ชุดถังน้ำมัน อุปกรณ์ไฮดรอลิก และท่อไฮโดรลิกไปป์ไลน์ของกระบอกสูบ luffing ติดตั้งวาล์วนิรภัยแบบท่อแตกและกลุ่มวาล์วนิรภัย
ระบบไฮดรอลิกควบคุมกระบอกสูบปรับแรงตึงประกอบด้วยกลุ่มมอเตอร์ปั๊ม กลุ่มวาล์วควบคุม ตัวสะสม ถังน้ำมัน ชุดประกอบถังน้ำมัน อุปกรณ์ไฮดรอลิก และท่อส่งไฮดรอลิกความตึงของกระบอกสูบปรับความตึงสามารถปรับได้ด้วยวาล์วลดแรงดันที่สอดคล้องกัน
