รถยกคลังสินค้าความจุ 600 ตันต่อชั่วโมงและรีเคลมสำหรับวัสดุจำนวนมาก

รถ stacker และ reclaimer คลังสินค้าความจุ 600tph สำหรับการซ้อนและการเรียกคืนวัสดุจำนวนมาก

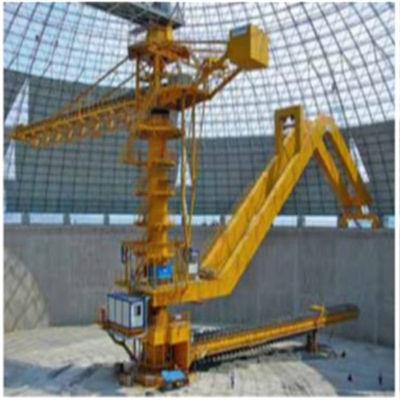

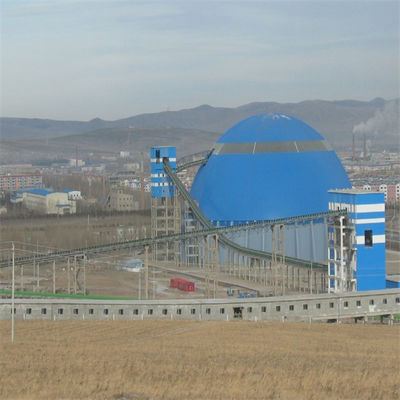

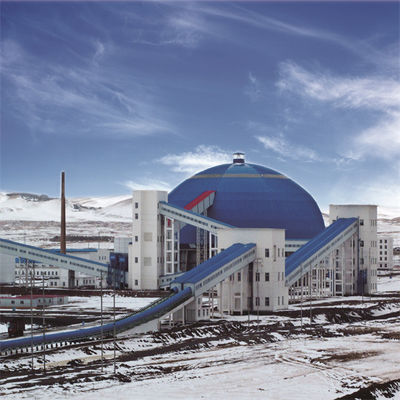

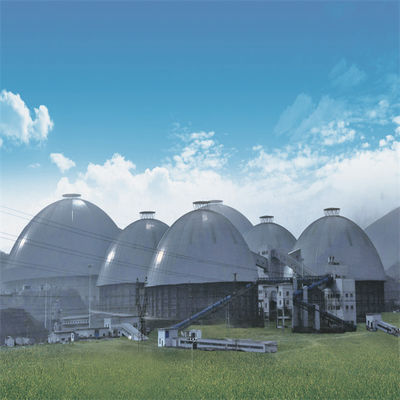

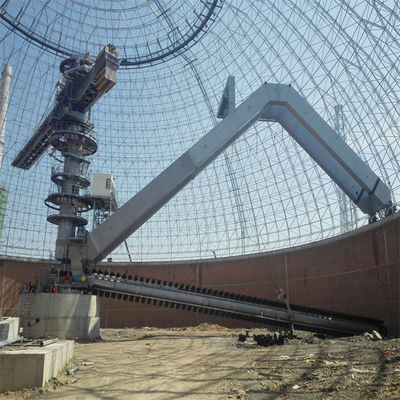

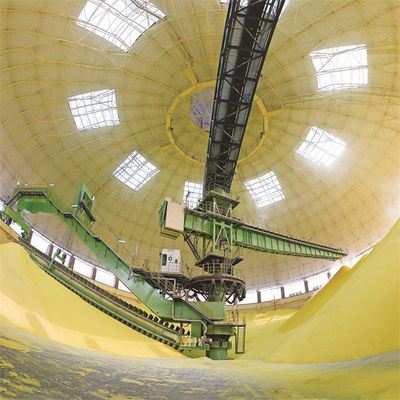

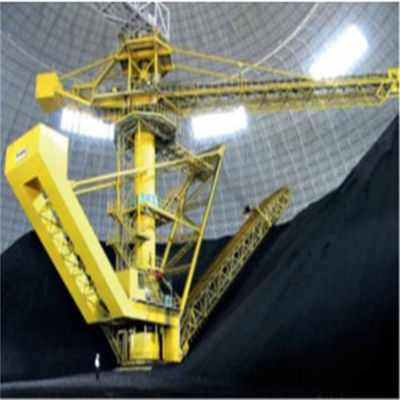

ส่วนใหญ่ใช้ในวัสดุก่อสร้าง ถ่านหิน โลหะ พลังงานไฟฟ้า พอร์ต และอุตสาหกรรมอื่น ๆ มีดโกนขูดโครงสำหรับตั้งสิ่งของแบบวงกลมและรีเคลม และส่วนใหญ่จะใช้เพื่อกองหินปูนหรือถ่านหินและวัสดุจำนวนมากคานยื่นของรถยกซ้อนมีสายพานลำเลียงซึ่งผ่านหลังคากริดโครงสร้างเหล็กของคลังเก็บสินค้าทรงกลมจากสายพานลำเลียงบนขาหยั่ง และวัสดุป้อนเข้าทำให้การซ้อนรูปกรวยวงแหวนผ่านสายพานลำเลียงบนคานเท้าแขนของ รถ stacker;ผู้เรียกคืนจะเสร็จสิ้นงานการเรียกคืนด้วยกระบวนการเชื่อมโยงสามขั้นตอน: ระบบการเดินทาง ระบบ luffing และระบบมีดโกนเครื่องขูดดึงวัสดุกลับเข้าไปในกรวยกรวยใต้คอลัมน์กลางตามแนวลาดของกองและส่งออกวัสดุผ่านเครื่องป้อนแบบสั่นและสายพานลำเลียงใต้ดิน

คุณสมบัติ

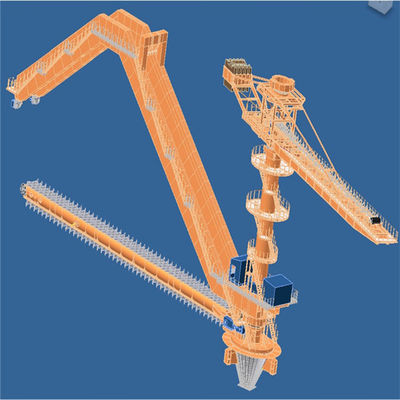

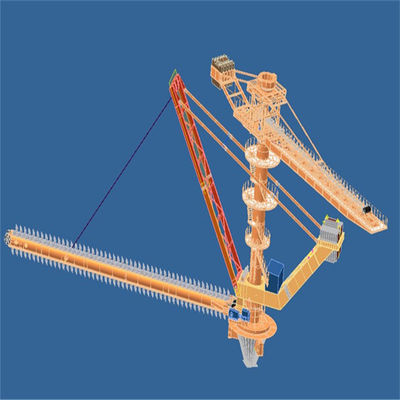

ส่วนประกอบหลักของรถยกซ้อนทรงกลมและรีเคลม

1. โครงสร้างเหล็กซ้อน, สายพานลำเลียงแบบเท้าแขน

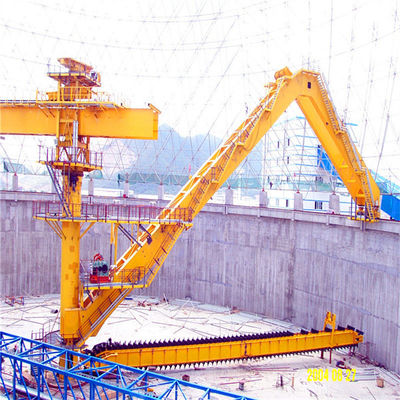

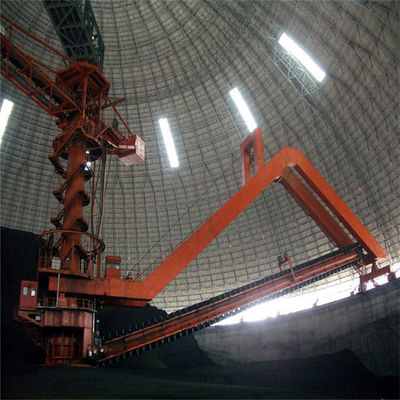

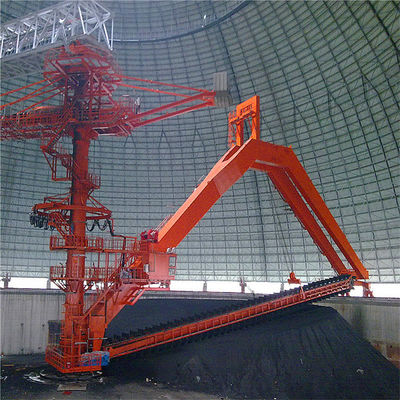

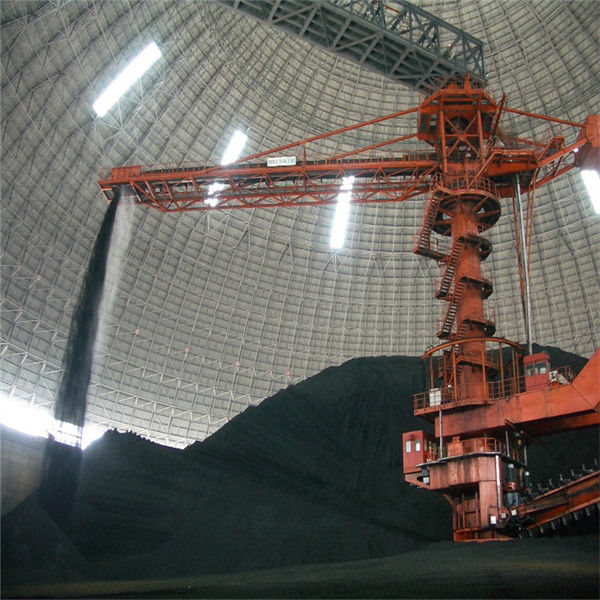

รถยกซ้อนแบบคานยื่นจะใช้เสาตรงกลางเป็นศูนย์กลาง ปลายด้านหนึ่งเป็นสายพานลำเลียงที่มีโครงสร้างเหล็กแบบคานยื่น และปลายอีกด้านเป็นกล่องถ่วงน้ำหนักส่วนแกว่งซ้อนตรงกลางเชื่อมต่อกับเสากลางด้วยตลับลูกปืนแกว่ง และตัวเรียงซ้อนสามารถหมุนได้โดยการประกบปีกนกบนตัวขับแกว่งกับเฟืองที่เสากลางวัสดุที่เข้าสู่ลานเก็บสินค้าทรงกลมจะขนถ่ายที่หัวสายพานลำเลียงแบบคานยื่นออกมาและนำไปวางซ้อนกันโดยตรงที่ลานเก็บสัมภาระรถ stacker หมุนเป็นมุมหนึ่งสำหรับการซ้อนแบบลาดเอียง จนกระทั่งกองซ้อนกันเป็นวงแหวน

โครงสร้างหลักของรถ stacker cantilever มีสองประเภทคือ cantilever fixed type และ cantilever luffing type

เปรียบเทียบรถยกสองประเภท:

(1) ข้อดีของ stacker แบบตายตัวคือโครงสร้างที่เรียบง่ายและต้นทุนต่ำข้อเสียคือเมื่อส่วนล่างของรถ stacker ไม่ได้วางซ้อนกันหรือกองวัสดุเหลือน้อย จะมีความแตกต่างกันอย่างมาก และฝุ่นในคลังสินค้าจะรุนแรงมากขึ้น (แม้จะใช้ระบบสเปรย์ฉีดก็ตาม)

(2) luffing stacker ใช้กระบอกไฮดรอลิกเพื่อยกหรือลดคานเท้าแขนข้อดีของมันคือ คานเท้าแขนสามารถยกขึ้นและลงได้ตามความสูงของการซ้อน เพื่อลดการตกของวัสดุและหลีกเลี่ยงฝุ่นฟุ้งอีกทั้งยังสามารถลดความสูงของเสากลางและลดต้นทุนได้อีกด้วยข้อเสียคือโครงสร้างซับซ้อนกว่า

2. เสาหลักและกลไกการแกว่งของตัวเรียงซ้อนแบบวงกลมและรีเคลม

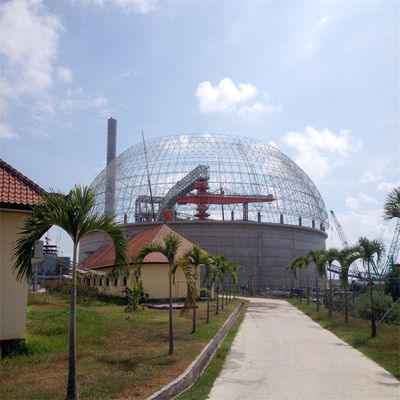

(1) เสาหลักของรถยกซ้อนท้ายตั้งอยู่ตรงกลางคลังสินค้าทรงกลมเป็นส่วนประกอบที่สำคัญของรถยกซ้อนแบบรีเคลมไม่เพียงแต่รับน้ำหนักของส่วนประกอบหลักและฐานรองอินพุตเท่านั้น แต่ยังเป็นศูนย์กลางการติดตั้งของส่วนประกอบอีกด้วยดังนั้นข้อกำหนดในกระบวนการผลิตและการติดตั้งจึงสูงมากทำจากเหล็กแผ่นรีดเป็นทรงกระบอกและเชื่อมและประกอบเข้าด้วยกันรุ่นอรรถประโยชน์มีโครงสร้างเหล็กวางซ้อนกัน ตลับลูกปืนกลิ้งสำหรับชิ้นส่วนโรตารี่ซ้อน และสายลากที่เชื่อมต่อส่วนประกอบอุปกรณ์ต่างๆ
(2) ส่วนบนของเสาคิงคือส่วนโรตารี่แบบเรียงซ้อน ส่วนบนเชื่อมต่อกับขาหยั่งสายพานลำเลียงที่เข้าสู่คลังเก็บสินค้าแบบวงกลมผ่านตลับลูกปืนแบบหมุนและทำหน้าที่เป็นจุดรองรับสำหรับโหลดของขาหยั่ง และส่วนล่าง เชื่อมต่อกับเสากลางผ่านลูกปืนหมุน
(3) เพื่อให้อุปกรณ์แบริ่งแกว่งสามารถรับแรงแนวตั้งขนาดใหญ่แรงในแนวนอนและโมเมนต์พลิกคว่ำได้จึงใช้ประเภทรองรับแบริ่งแกว่งตลับลูกปืนแบบหมุนได้รับการปกป้องโดยฝาครอบกันฝุ่นโครงสร้างสามารถปรับให้เข้ากับสภาพแวดล้อมการทำงานที่รุนแรง และมีหน้าที่ในการป้องกันฝุ่น การป้องกันการจุ่มในน้ำ การเติมเชื้อเพลิง การทำความสะอาด และการบำรุงรักษา
