อิเล็กโทรไลเซอร์ของเครื่องกำเนิดไฮโดรเจน

รายละเอียดสินค้า

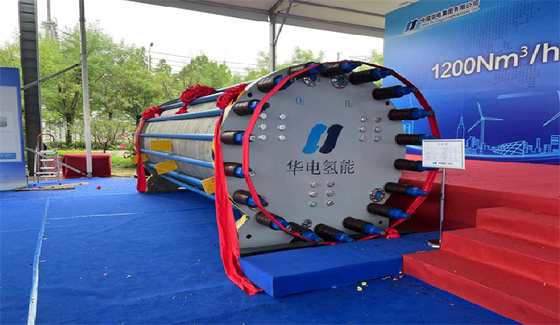

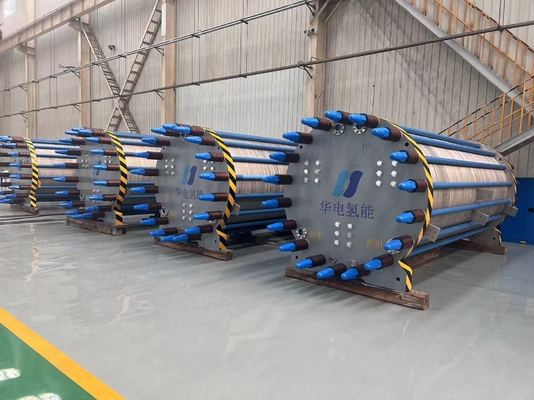

อุปกรณ์ผลิตไฮโดรเจนด้วยน้ำด้วยไฟฟ้าอัลคาไลน์ขนาด 1200Nm³/h ที่พัฒนาขึ้นเอง ได้ก้าวสู่ระดับขั้นสูงระดับสากลในตัวบ่งชี้ทางเทคนิคหลัก เช่น การผลิตไฮโดรเจนหน่วยเดียว ประสิทธิภาพการแยกด้วยไฟฟ้า ความหนาแน่นกระแส ฯลฯ การประมวลผลแผ่นสองขั้วและกรอบขั้วเป็นแบบอัตโนมัติและควบคุมได้อย่างเต็มที่ .

องค์ประกอบระบบของอุปกรณ์ผลิตไฮโดรเจนด้วยกระแสไฟฟ้าด้วยไฟฟ้าอัลคาไลน์ - กรอบการผลิตไฮโดรเจน

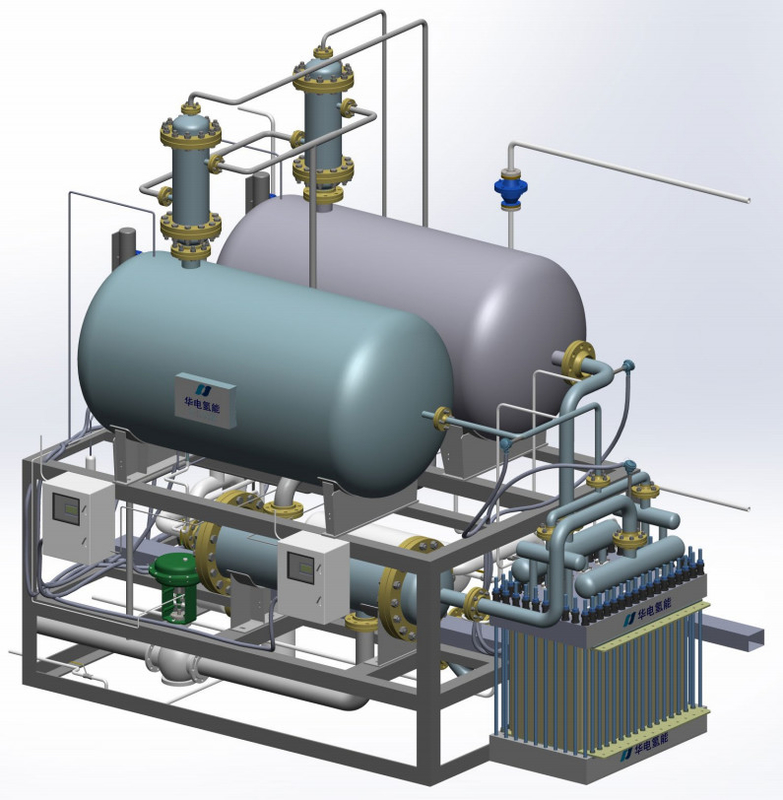

ระบบแยกก๊าซ-ของเหลวเพื่อให้ได้ไฮโดรเจนดิบ (ความบริสุทธิ์ 99.8%) และออกซิเจน (ความบริสุทธิ์ 99.25%)รวม: เครื่องแลกเปลี่ยนความร้อน, เครื่องแยก, เครื่องล้าง, ปั๊มหมุนเวียนสุราอัลคาไล, เครื่องวัด ฯลฯ

องค์ประกอบของระบบการผลิตไฮโดรเจนด้วยไฟฟ้าด้วยไฟฟ้าแบบอัลคาไลน์ - กรอบการทำให้บริสุทธิ์

ระบบการทำให้บริสุทธิ์ด้วยไฮโดรเจนเพื่อให้ได้ไฮโดรเจน (ความบริสุทธิ์ 99.999%)รวม: deaerator, เครื่องแยกก๊าซและน้ำ, เครื่องเป่า, เครื่องวัด

องค์ประกอบของระบบการผลิตไฮโดรเจนด้วยไฟฟ้าด้วยไฟฟ้าแบบอัลคาไลน์ - ระบบควบคุมอิเล็กทรอนิกส์จัดหาแหล่งจ่ายไฟ DC, แหล่งจ่ายไฟแรงดันต่ำ, ระบบควบคุม

ตู้จ่ายไฟฟ้าแรงสูงและแรงต่ำ

หม้อแปลงไฟฟ้า

วงจรเรียงกระแสหม้อแปลง

ตู้ควบคุมวงจรเรียงกระแส

องค์ประกอบของระบบการผลิตไฮโดรเจนด้วยไฟฟ้าด้วยไฟฟ้าแบบน้ำอัลคาไลน์ - ระบบเสริม

ถังเก็บน้ำและถังผสมด่าง

เครื่องกรองน้ำ

หอระบายความร้อน

PEM อิเล็กโทรไลเซอร์

อิเล็กโทรไลต์ Tne PEM มีกระแสไฟฟ้าสูงและพื้นที่ใช้งานขนาดใหญ่ ขนาดของเซลล์เดียวทะลุระดับ MWมีขนาดเล็กประสิทธิภาพสูง มีความบริสุทธิ์ของไฮโดรเจนสูง และมีความยืดหยุ่นในการทำงาน สามารถใช้ร่วมกับลม แสง และแหล่งพลังงานหมุนเวียนอื่นๆ ได้อย่างสมบูรณ์แบบ

ประกอบด้วยอิเล็กโทรดและเมมเบรนแลกเปลี่ยนโปรตอนเป็นหลักด้วยน้ำบริสุทธิ์เป็นอิเล็กโทรไลต์ โมเลกุลของน้ำจะถูกย่อยสลายเป็น H+ และ O2 บนขั้วบวก และ H+ จะผ่านเมมเบรนไปยังแคโทด ซึ่ง H2 จะถูกสร้างขึ้น
