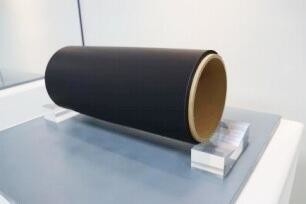

ชั้นการแพร่กระจายของก๊าซ Gdl

รายละเอียดสินค้า

SSI-GH เป็นแห่งแรกในจีนที่ใช้กระบวนการม้วนต่อม้วนเพื่อผลิตชั้นกระจายก๊าซในปัจจุบัน ความกว้างสูงสุดของผลิตภัณฑ์สามารถเข้าถึง 1.2 ม. ซึ่งเหมาะสำหรับการผลิตอัตโนมัติมากกว่า ผลิตภัณฑ์นี้มีการนำไฟฟ้าอิเล็กทรอนิกส์ที่แข็งแกร่งกว่า ความสามารถในการจัดการน้ำที่แข็งแกร่งกว่า การซึมผ่านของอากาศที่ดีเยี่ยม ความแข็งแรงเชิงกลสูง ความแข็งแกร่งและความยืดหยุ่นที่เหมาะสม ความเสถียรทางเคมีที่ดีเยี่ยม และความคงตัวทางความร้อนภายใต้ข้อดีของความบางเฉียบ โครงสร้างแน่น และพื้นผิวที่สมดุลเพื่อความทนทานสูงเราได้ตระหนักถึงการผลิตแบบเต็มกระบวนการและการควบคุมคุณภาพกระบวนการออนไลน์จากชั้นการแพร่กระจายของกระดาษฐานกระดาษ-กระดาษคาร์บอน-แก๊ส และในขณะเดียวกันก็มีความสม่ำเสมอของผลิตภัณฑ์ที่ดีขึ้น และตัวบ่งชี้ประสิทธิภาพของผลิตภัณฑ์บางรายการได้ก้าวไปถึงระดับขั้นสูงระดับสากลแล้วในปัจจุบัน เราได้เปิดตัวผลิตภัณฑ์ชั้นการแพร่กระจายของก๊าซที่เหมาะสำหรับเซลล์เชื้อเพลิงไฮโดรเจนที่ระบายความร้อนด้วยอากาศ เซลล์เชื้อเพลิงไฮโดรเจนที่ระบายความร้อนด้วยของเหลว และแคโทดของอิเล็กโทรไลต์การผลิตไฮโดรเจนด้วยไฟฟ้าด้วยน้ำ PEM

ประเภท Gas Difussion Layer สำหรับเซลล์เชื้อเพลิงไฮโดรเจนระบายความร้อน

รายการ	พารามิเตอร์	การเลือกรุ่นสำหรับเซลล์เชื้อเพลิง
		จีดีแอล-เอส-16	จีดีแอล-เอส-18	จีดีแอล-เอส-20	จีดีแอล-เอส-22
1	ความหนา(หนอ)@50KPa	160±20	180±20	200±20	220±20
	ความหนา(หนอ)@1Mpa	125±20	150±20	160±20	170±20
2	ความต้านทาน (mΩ•cm²) @ 1Mpa	≤9	≤10	≤11	≤12
3	ความหนาแน่นของพื้นผิว (กรัม/ตร.ม.)	55±5	58±5	60±5	65±5
4	ความต้านทานแรงดึง MD(MPa)	≥10	≥10	≥8	≥8
	ความต้านแรงดึง TD(MPa)	≥6	≥6	≥5	≥5
5	การไหลของอากาศ(m³/(m²h) @0.1bar	≥800	≥800	≥800	≥800
6	ความสามารถในการกลับขั้ว (V)*@1500mA/cm²	≥0.65	≥0.65	≥0.65	≥0.65
	ความสามารถในการกลับขั้ว (V)*@2000mA/cm²	≥0.60	≥0.60	≥0.60	≥0.60
7	มุมสัมผัส	≥150°	≥150°	≥150°	≥150°
8	ความแข็ง MD	≥5.0	≥5.0	≥10.0	≥10.0
	ความแข็ง TD	≥2.5	≥2.5	≥5.0	≥5.0

นำไปใช้กับกองเซลล์เชื้อเพลิง, โมดูลเซลล์เชื้อเพลิง, การรวมระบบรถยนต์เซลล์เชื้อเพลิง

ตารางการเลือก GDL สำหรับเซลล์อิเล็กโทรไลต์

รายการ	พารามิเตอร์	การเลือกแบบจำลองสำหรับเซลล์อิเล็กโทรไลต์
		จีดีแอล-ดี-24	GDB-D-22F	จีดีบี-ดี-22
1	ความหนา(หนอ)@50KPa	240±20	220±20	220±20
	ความหนา(หนอ)@1Mpa	210±15	180±15	180±15
2	ความต้านทาน (mΩ•cm²) @ 1Mpa	≤9	≤9	≤9
3	ความหนาแน่นของพื้นผิว (g/m²)	100±5	85±5	85±5
4	ความต้านทานแรงดึง MD(MPa)	≥9	≥9	≥9
	ความต้านแรงดึง TD(MPa)	≥6	≥6	≥6
5	การไหลของอากาศ(m³/(m²h) @0.1bar	≥800	≥800	≥800
7	มุมสัมผัส (ด้าน MPL)MPL	≥140°	/	/
	มุมสัมผัส (ด้านกระดาษคาร์บอน)	≥120°	≥120°	≤90°
8	ความแข็ง MD	≥11	≥11	≥11
	ความแข็ง TD	≥6	≥6	≥6

นำไปใช้กับอุปกรณ์การผลิตไฮโดรเจนน้ำด้วยไฟฟ้าด้วยไฟฟ้าเมมเบรนแลกเปลี่ยนโปรตอน (PEM)

ตารางการเลือก GDL สำหรับเซลล์เชื้อเพลิงไฮโดรเจนระบายความร้อนด้วยอากาศ

รายการ	พารามิเตอร์	การเลือกแบบจำลองสำหรับการบินและอวกาศและโรงไฟฟ้า
		จีดีแอล-เอฟ-20	จีดีแอล-เอฟ-22
1	ความหนา(หนอ)@50KPa	200±20	220±20
	ความหนา(หนอ)@1Mpa	150±15	165±15
2	ความต้านทาน (mΩ•cm²) @ 1Mpa	≤8.5	≤9
3	ความหนาแน่นของพื้นผิว (g/m²)	60±5	65±5
4	ความต้านทานแรงดึง MD(MPa)	≥8	≥8
	ความต้านแรงดึง TD(MPa)	≥5	≥5
5	การซึมผ่านของก๊าซ(m³/(m²h)@0.1bar	≥900	≥900
7	มุมสัมผัส(ด้าน MPL)(MPL)	≥140°	≥140°
	มุมสัมผัส (ด้านกระดาษคาร์บอน)	≥120°	≥120°
8	ความแข็ง MD	≥10	≥10
	ความแข็ง TD	≥5	≥5

ใช้กับ :
อากาศยานไร้คนขับไฮโดรเจน จักรยานไฮโดรเจน พลังงานพกพา

คลัสเตอร์เมือง	GDL ผลผลิตประจำปี	GDL ความกว้าง
เซินเจิ้น	หนึ่งแสนตร.ม	400มม
เทียนจิน	หนึ่งล้านตารางเมตร	ความกว้างสูงสุดสามารถเข้าถึง 1.2m ขึ้นอยู่กับความต้องการของลูกค้าของเรา

คุณสมบัติ

การนำที่แข็งแกร่ง
ความสามารถในการจัดการน้ำที่แข็งแกร่ง
การซึมผ่านของอากาศที่ดีเยี่ยม
ความแข็งแรงเชิงกลสูง
ความทนทานยาวนาน
พื้นผิวเรียบ

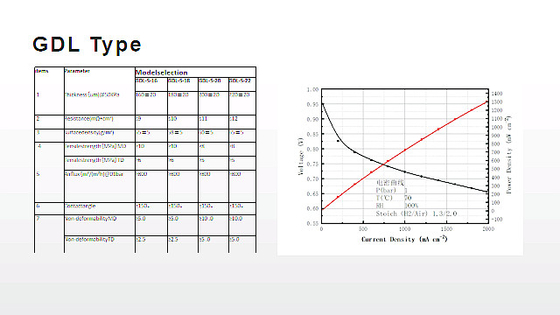

GDL สำหรับประสิทธิภาพของเซลล์เชื้อเพลิงวัดในชุดการผลิตจำนวนมาก:0.655 V@2000 mA/cm2
