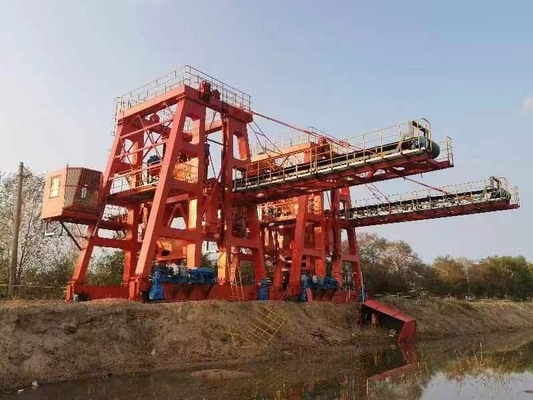

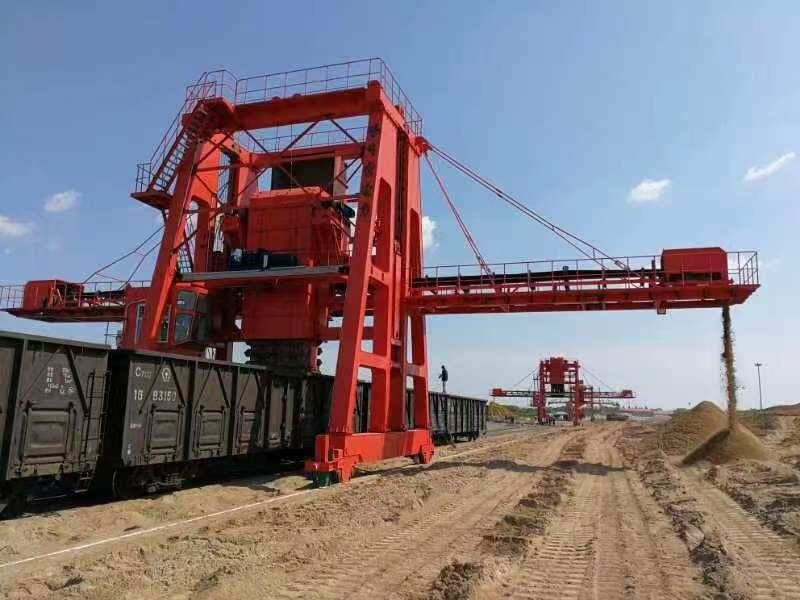

Power Company Bulk Cargo Handling Equipment Limestone Chain Bucket Unloader
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SSI-FL |
| ได้รับการรับรอง: | manufacture certificate |
| หมายเลขรุ่น: | กำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | US $500,000-1,000,000/ Set |
| รายละเอียดการบรรจุ: | กล่องไม้หรือเปล่า |
| เวลาการส่งมอบ: | 3 เดือนหลังจากได้รับการชำระเงินล่วงหน้า |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 40 ชุด / ปี |
|
ข้อมูลรายละเอียด |
|||
| ความจุ: | 380 ตัน/ชม. | ชื่อ: | รถขนถ่ายสินค้า |
|---|---|---|---|
| สี: | เฮมเปล | สี: | สีแดงทับทิม |
| ประโยชน์: | ประสิทธิภาพสูง | โครงสร้าง: | เหล็กกล้าคาร์บอน |
| วัสดุ: | หินปูน | DFT: | 190um |
| แสงสูง: | หินปูนขนถ่ายถังโซ่,ถังขนถ่ายรางโซ่,รถขนถ่ายรางรถไฟ 380 ตันต่อชั่วโมง |
||
รายละเอียดสินค้า
บริษัท พลังงานเครื่องขนถ่ายถังหินปูน
1. บทนำ

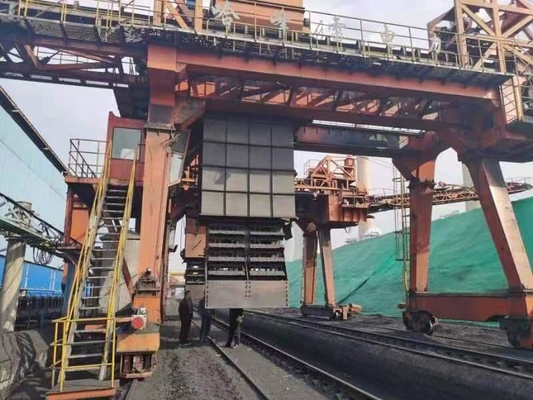

กลไกถังให้ทิปเป็นแบบแถวคู่ กลไกของถังแบบโซ่ขับเดี่ยว และโซ่เป็นโซ่ถังทหารที่มีระยะพิทช์ 203 มม.ตัวถังทำจากวัสดุที่ทนต่อการสึกหรอ nm400 และต้องจัดเตรียมรายงานการตรวจสอบคุณภาพเหล็กต้นฉบับพร้อมกับสินค้ามีการติดตั้งแผ่นหลังของกลไกถังโซ่ และส่วนล่างมีอุปกรณ์ทำความสะอาดมีดโกนมีดโกนมีความหนา 30 มม. และกว้าง 800 มม. และเชื่อมต่อกับเพลต "s" ทั้งสองด้านรถเข็นสามารถทำความสะอาดได้ และขอบมีดสามารถป้องกันรอยขีดข่วนจากรถเข็นได้ด้วยการทำงานที่รวดเร็วของรถเข็นอัตราการทำความสะอาดมากกว่า 99%ตรวจสอบให้แน่ใจว่าปริมาณคงเหลือในลำตัวน้อยกว่า 1 ตันความสูงในการยกของถังโซ่ได้รับการออกแบบตามเกวียนมาตรฐาน 60t/70t ปัจจุบัน และตำแหน่งคงที่จะไม่ส่งผลต่อทางเดินของเกวียนรถไฟทั้งหมด
กลไกกว้าน Luffing
องค์ประกอบและการจัดเรียงของกลไกกว้านกว้านเครื่องกว้านตั้งอยู่ตรงกลางการตรวจสอบวิดีโอเพื่อความปลอดภัยและความน่าเชื่อถือ และการเลือกและการคำนวณชิ้นส่วนเป็นไปตามข้อกำหนดที่เกี่ยวข้องใน GB/t3811
กลไก luffing ประกอบด้วยมอเตอร์ ดิสก์หรือเบรกล้อ คัปปลิ้ง ตัวลดฟันแข็ง อุปกรณ์ดรัม อุปกรณ์รอกบน ฯลฯ มีการใช้ประเภทโครงสร้างของมอเตอร์เดี่ยว ตัวลดเดี่ยว ดรัมเดี่ยว และเบรกคู่
มีข้อ จำกัด สำหรับการยกและการยกที่ตำแหน่งสุดขั้ว
ดรัมทำจาก Q345B เชื่อมและขึ้นรูป และมีโครงสร้างเพลาสั้นเมื่อดรัมถูกเชื่อมเป็นส่วนๆ การเชื่อมชนแบบเส้นรอบวงจะต้องมีการตรวจจับข้อบกพร่องด้วยคลื่นเสียงความถี่สูง 100%จะต้องดำเนินการอบชุบด้วยความร้อนหลังการเชื่อมเพื่อขจัดความเครียดNDT สำหรับเพลาต้นขั้ว
ควรมีเชือกลวดเหล็กเหลืออยู่อย่างน้อย 2.5 รอบบนดรัมเมื่อลดระดับถังโซ่ไปที่ตำแหน่งจำกัดแคลมป์สำหรับลวดสลิงเหล็กติดตั้งอยู่ที่ด้านข้างของดรัมไม่น้อยกว่าสี่ตัว
อุปกรณ์รอกคงที่ใช้รอกยึดซึ่งวางอยู่บนระนาบด้านบนของโครงรถเข็นเพื่อรักษาพื้นที่บำรุงรักษาอัตราส่วนของเส้นผ่านศูนย์กลางลวดสลิงต่อรอกและเส้นผ่านศูนย์กลางร่องเชือกดรัมต้องเป็นไปตามข้อกำหนดของรหัสการออกแบบเครน
2. คุณสมบัติของถังขนหินปูนแบบโซ่
หน้าที่การทำงาน:งานหนัก 3 กะ 365 วันต่อปี
ขนถ่ายความจุ: 350t/h
ระยะทางรถไฟ: 6000mm
แหล่งจ่ายไฟ: ม้วนสายไฟ (กำลังไฟ) น้อยกว่า 200
กำลังไฟ: 380-400V
ความถี่: 50Hz
อัตราการขนถ่าย: ≥95%
การใช้พลังงาน: 145KW
3. พารามิเตอร์อื่นๆ
3.1 กลไกการเดินทาง:8 ล้อและ 4 คนขับ
รุ่นมอเตอร์: YX3-132
กำลังไฟ: 7.5KW×4
ความเร็ว: 1450r/นาที
พลังของ VFD: งานหนัก 30KW (Seimens / ABB)
รุ่นเกียร์ทดรอบ: ชุดลดฟันแข็ง (Flender/SEW)
ความเร็วในการเดินทาง: 1.9~20m/min(VFD)
Dia ของล้อ: Φ630mm
จำนวนล้อ: 8
แรงดันล้อสูงสุด: 15t
ระยะทางรถไฟ: 6000mm
3.2.ลิฟท์ถัง
รุ่นมอเตอร์: YZ225M-
กำลังไฟ: 30KW×2台
เครื่องลดฟันกรามแข็ง รุ่น ZQA500-3/4-15.75(SEW/Flender)
อัตราส่วน: 15.75
ความเร็ว (ความเร็วโซ่): 95.7m / นาที
ปริมาณถัง: 43L
ความกว้างของถัง: 1100mm
ประเภทของโซ่: โซ่รถถังทหารสองแถว
ระยะพิทช์ T203mm
หน้าที่การงาน : งานหนัก
3.3 Luffing กว้าน
รุ่นมอเตอร์: YZ225M-8
กำลังไฟ: 22KW
ความเร็ว: 750r/นาที
ประเภทเกียร์ทดรอบ: ZQA650-48.57-8
อัตราส่วน: 48.57
ความเร็วกว้าน: V=2.37m/min
3.4, สายพานลำเลียงติดตั้งอยู่บนคานเท้าแขน
สายพานลำเลียง: วิธีหนึ่งในการปล่อย,
อุปกรณ์ส่งกำลัง: YDΦ630-1000-2.5
กำลังไฟ: 15KW
ลูกรอกโค้ง: Φ500
ความเร็ว: V=3.15m/s
ความกว้าง: B=1000mm
กำลังลำเลียง: Q=800t/h
น้ำยาทำความสะอาดสายพานลำเลียง: ใบมีดทำจากโพลียูรีเทน
ตารางวันที่ทางเทคนิคหลัก
| คำอธิบาย | พารามิเตอร์ | หน่วย |
| วัสดุ | หินปูน ถ่านหิน | |
| ความหนาแน่น | 0.8~2.5 | t/m3 |
| ความละเอียด | <100 | มม |
| ความชื้น | <15 | % |
| กำลังขนถ่าย | ~350 | ไทย |
| ความเร็วในการเดินทาง | 20 | เมตร/นาที |
| ช่วงราง | 6 | ม |
