ระบบการซ้อนและเรียกคืนคลังสินค้าแบบวงกลมสำหรับการจัดการวัสดุจำนวนมาก

รายละเอียดสินค้า

ระบบการซ้อนและเรียกคืนคลังสินค้าแบบวงกลมสำหรับการขนย้ายวัสดุจำนวนมาก


บทนำ

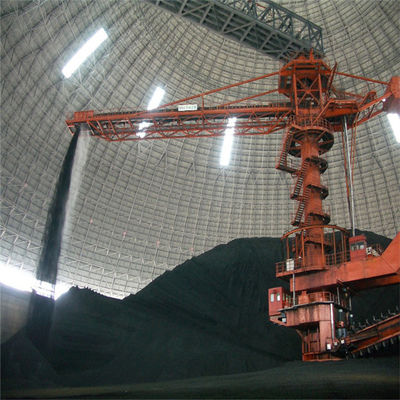

ส่วนใหญ่ใช้ในวัสดุก่อสร้าง ถ่านหิน โลหะ พลังงานไฟฟ้า พอร์ต และอุตสาหกรรมอื่น ๆ มีดโกนขูดโครงสำหรับตั้งสิ่งของแบบวงกลมและรีเคลม และส่วนใหญ่จะใช้เพื่อกองหินปูนหรือถ่านหินและวัสดุจำนวนมากคานยื่นของรถยกซ้อนมีสายพานลำเลียงซึ่งผ่านหลังคากริดโครงสร้างเหล็กของคลังเก็บสินค้าทรงกลมจากสายพานลำเลียงบนขาหยั่ง และวัสดุป้อนเข้าทำให้การซ้อนรูปกรวยวงแหวนผ่านสายพานลำเลียงบนคานเท้าแขนของ รถ stacker;ผู้เรียกคืนจะเสร็จสิ้นงานการเรียกคืนด้วยกระบวนการเชื่อมโยงสามขั้นตอน: ระบบการเดินทาง ระบบ luffing และระบบมีดโกนเครื่องขูดดึงวัสดุกลับเข้าไปในกรวยกรวยใต้คอลัมน์กลางตามแนวลาดของกองและส่งออกวัสดุผ่านเครื่องป้อนแบบสั่นและสายพานลำเลียงใต้ดิน

















คุณสมบัติ


แอปพลิเคชั่น

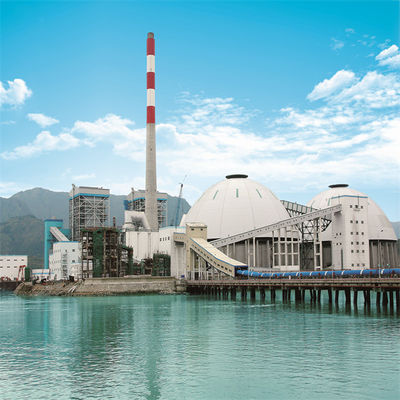

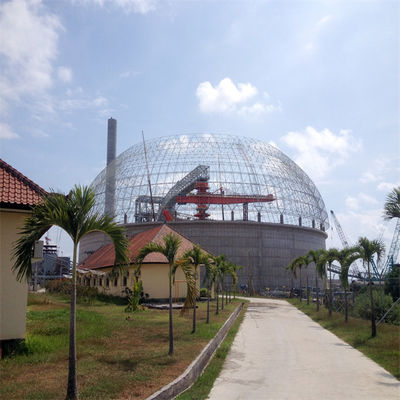

กรณีที่1

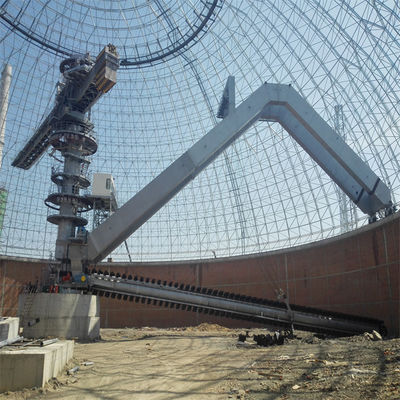

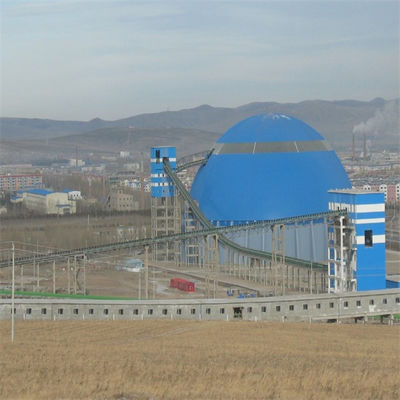

กรณีที่2

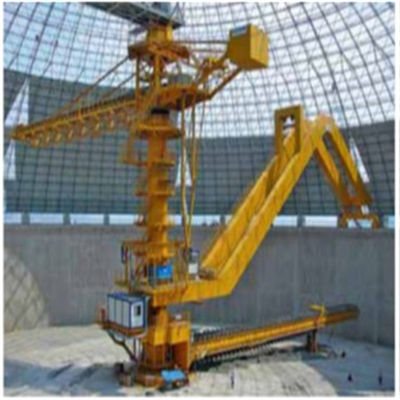

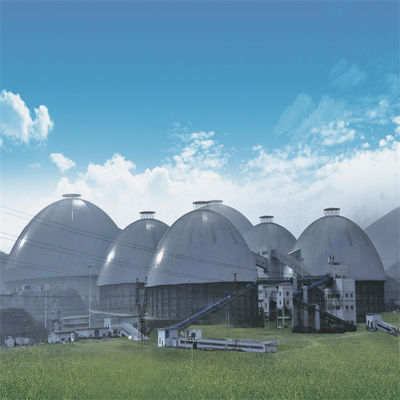

กรณีที่3

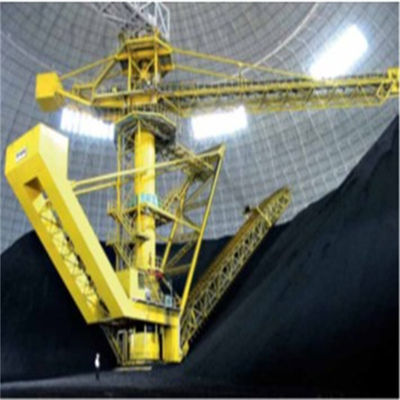

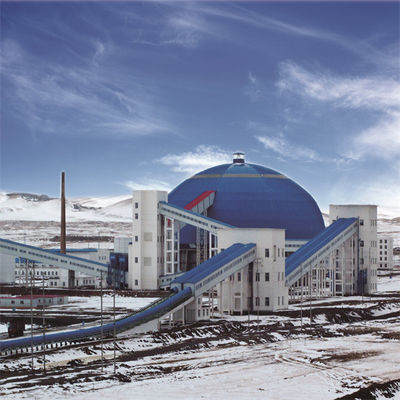

กรณีที่4

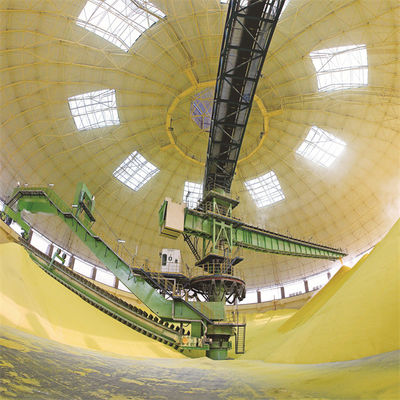

กรณีที่5

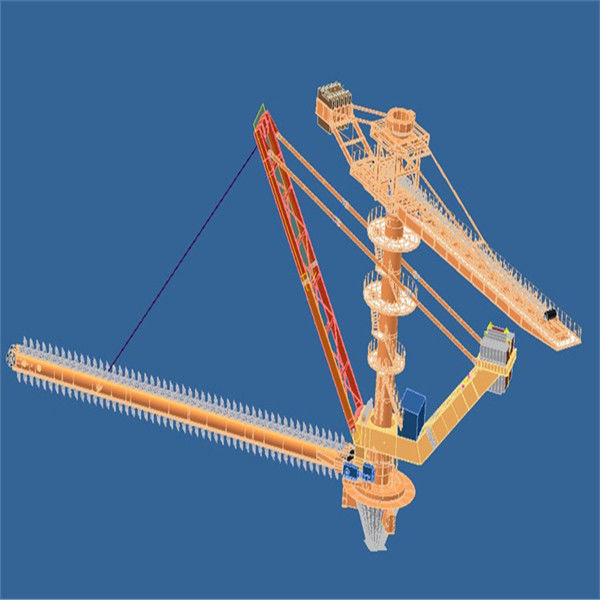

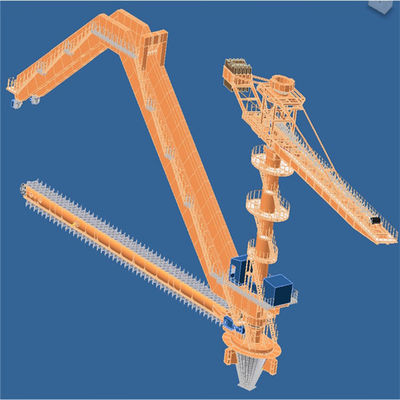

รายละเอียด

มีดโกน









































4. กลไกการเคลม luffing:

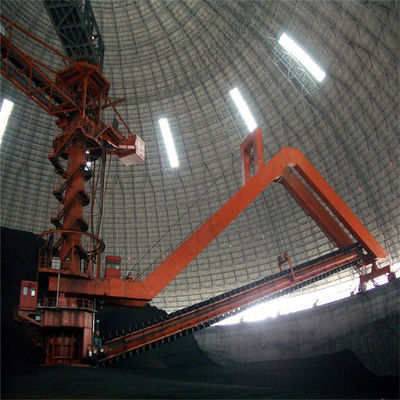

5. เครื่องขูดรีเคลม
(1) เครื่องขูดเกลียวใช้เฟืองเพื่อขับเคลื่อนโซ่แบบลูกกลิ้ง จากนั้นโซ่แบบลูกกลิ้งจะขับเคลื่อนเครื่องขูดเพื่อเรียกคืนวิธีนี้มีแรงฉุดลากมาก ความต้านทานเชิงเส้นน้อย และความทนทานเป็นการเรียกคืนวิธีการรวมการเรียกคืนและการขนส่ง
(2) มีดโกนได้รับการแก้ไขบนกลไกโซ่คู่ และเฟืองถูกขับเคลื่อนด้วยมอเตอร์ที่ด้านหลังสำหรับการเคลื่อนที่แบบวงกลมมีดโกนขูดวัสดุที่ส่วนล่างของตัวเรียงซ้อนเข้าไปในกรวยกรวยที่ส่วนล่างของเสาขนาดคิงไซส์
(3) มีดโกนใช้โครงสร้างแผ่นพับที่มีความเอียงไปข้างหน้าทั้งสองด้านซึ่งเชื่อมด้วยแผ่นเหล็กและมีความแข็งแรงและความแข็งเพียงพอมีการขูดฟันที่ทั้งสองด้านของมีดโกนโครงสร้างนี้สามารถตัดวัสดุในแนวขวางได้อย่างมีประสิทธิภาพสูงสุด และมีดโกนไม่ยึดติดกับวัสดุและไม่มีผลตอบแทนตัวมีดโกนและโซ่แบบลูกกลิ้งเชื่อมต่อกันด้วยสลักเกลียวที่มีความแข็งแรงสูง ซึ่งสะดวกต่อการบำรุงรักษาและถอดประกอบโซ่สามารถแบ่งออกเป็นโซ่ในตัวและโซ่ภายนอกตามตำแหน่งตำแหน่งของลูกกลิ้งเมื่อเทียบกับโซ่ในตัว โซ่ภายนอกมีข้อดีของเสียงรบกวนต่ำและไม่ต้องบำรุงรักษา
(4) อุปกรณ์ขับเคลื่อนมีดโกนประกอบด้วยมอเตอร์ ตัวลด ข้อต่อไฮดรอลิก ฯลฯ อุปกรณ์ขับเคลื่อนทนต่อแรงกระแทกและสะดวกในการบำรุงรักษาอุปกรณ์ขับขี่นั้นติดตั้งระบบป้องกันไฟฟ้าดับสองเท่าและระบบป้องกันการโอเวอร์โหลด และติดตั้งอุปกรณ์ดูดซับแรงกระแทกที่ดี
(5) อุปกรณ์ปรับความตึงของตัวดึงมีดโกนอยู่ที่หัวเฟืองอุปกรณ์ปรับแรงตึงเป็นแบบปรับแรงตึงแบบไฮดรอลิกโดยมีแรงตึงคงที่และใช้งานและปรับแต่งได้ง่าย


9.ข้อมูลจำเพาะของรถ stacker แบบล้อถังสำหรับตั้งสิ่งของและรีเคลม
